反击式打砂机_打砂机结构_日常维修注意事项

打沙机在工作过程中，它的整体工作效率不仅是由它的各个设备的质量决定的，也要根据后期保养与维护来决定。因生产线属于流水作业，所以不管哪个设备出现问题，都会影响整个生产线的正常进行。提醒每个打沙机、石料生产线厂家都要尤其注意设备日常维护与保养工作，不能只用不修，或者只修不保养。定期对打沙机进行检修工作是有要的。

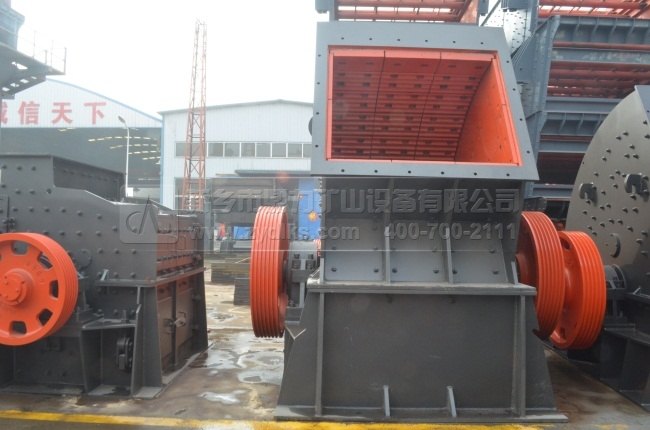

打砂机结构组成

1.电机：电机是带动破碎机转动的主要设备。

2.支架：根据破碎机工作场所不同--露天作业或室内作业，可以考虑配置支架或不配置支架。

3..主轴总成：主轴总成安装在底座上，用以传递电动机经由三角皮带传来的动力及支撑叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。

4.进料斗：进料斗的结构为一倒立的棱台体(或圆筒体)，进料口设置环，从给料设备的来料经给料斗进入打砂机。

5.涡动破碎腔：涡动破碎腔的结构形状为上、下两段圆柱体组成的环形空间，叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料衬层，物料的破碎过程发生在涡动破碎腔内，由物料衬层将破碎作用涡动破碎腔壁隔开，使破碎作用仅限于物料之间，起到自衬的作用。

6.分料器：分料器安装在涡动破碎腔的上部，分料器的作用就是将从给料斗来料进行分流，使一部分物料经由入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使另一部分物料从入料管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速度物料冲击破碎，不增加功率消耗，增大生产能力，提高破碎效率。

7.叶轮：叶轮结构由材料制作的一空心圆柱体，安装在主轴总成上端头上，用圆锥套和键联接传递钮距，高速旋转，叶轮是HX立式冲击破碎机的关键元件。物料由叶轮上部分料器的入料管进入叶轮的。由叶轮的布料锥体将物料均匀的分配到叶轮的各个发射流道，在发射流道出口，安装有材料制成的块，可以更换。叶轮将物料加速到60-75m/s速度抛射出去，冲击到涡动破碎腔内的物料衬层，进行强烈的自粉碎，在锥帽和块之间装有上、下流道板，保护叶轮不受磨损。

8.传动装置：采用单电机或双电机驱动的皮带传动机构(75KW以上，为双电机传动)，双电机驱动两台电动机分别安装在主轴总成两侧，两电机皮带轮用皮带与主轴皮带轮相连，使主轴两侧受力平衡，不产生附加力矩。

9.底座：涡动破碎腔、主轴总成、电动机、传动装置均安装在底坐上，底座结构形状，中部为四棱柱空间，四棱柱空间的，用于安装主轴总成，两侧形成排料通道。双电动机安装在底座纵向两端，底座可安装在支架上，也可直接安装在基础上。

打砂机维修技巧

为反击式打砂机的正常工作，出正常操作外，须进行计划性的维修，其中包括日常维护检查，小修、中修和大修。反击式打砂机的小修主要内容包括检查并修复调整装置，调整排料口间隙，对磨损的衬板调头或更换。检查传动部分、润滑系统及时更换润滑油等。小修的周期为1-3个月左右。

反击式打砂机的中修的周期一般为1-2年左右，中修除了进行小修的工作之外，还包括更换推力板、衬板、检查并修复轴瓦等。反击式打砂机的大修除进行中修的工作外，还包括更换车削偏心轴和颚心轴，浇铸连杆头上部的巴氏合金，更换或修复磨损件。大修的周期一般为5年左右。
