发布日期:2017-09-12 来源:新乡中誉鼎力

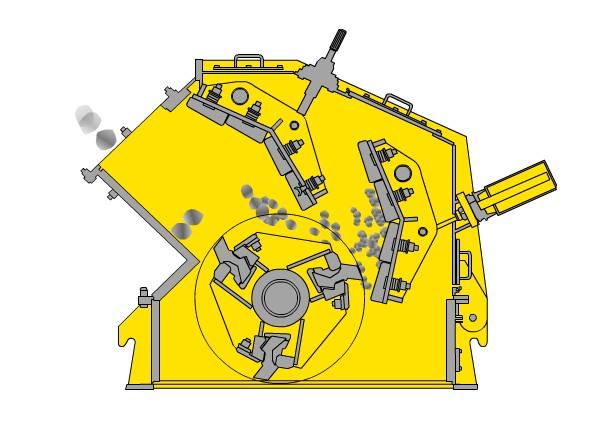

反击式破碎机反击衬板将自由地悬挂在机器内部。其一端通过悬挂轴铰接在上机架的两侧;另一端则由拉杆螺栓利用球面垫圈支 承在上机架的锥面垫圈上。该反击板同时兼作破碎机的保险装置。当机内进人非破碎物时,反击板受到的冲击力急增,迫使拉杆螺栓压缩球面垫圈,使拉杆螺栓后退 被抬起,让非破碎物排出,了整机的安。另外,调节拉杆螺栓上面的螺母,就可改变锤头和反击板之间的间隙大小,进而控制破碎产品的粒度范围。反击式破碎机的反击板在工作时直接接触物料对物料进行破碎,并且反击板在设备运行中起着很重要的作用,具有调节排料口和保险装置的作用。
因反击式破碎机衬板直接与物料接触,磨损较大,因此在选用时,需要注意其制造材质。
反击式破碎机衬板材质:反击板一般采用钢板焊成。其反击面上装有的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,省电耗。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。
反击式破碎机衬板的工作原理:反击板是直接对物料进行破碎的部件之一。反击板工作原理是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。
反击式破碎机的结构形式:①折线形:折线形反击面能使在反击衬板各点上的物料都是以近似垂直方向进行冲击,因此可以获得的破碎效果;②弧线形:弧线形反击面能使物料由反击衬板反弹出来之后,在圆心区形成激烈的冲击粉碎区,以增加物料的自由冲击破碎效果。
反击式破碎机衬板的修复:反击衬板受到轻微磨损的时候,建议用户可在碳钢或高锰钢板上堆焊一层材料,也可以将反击衬板从磨损较大的地方更换到磨损较小的地方。
